Svařovací robot KUKA KR 16

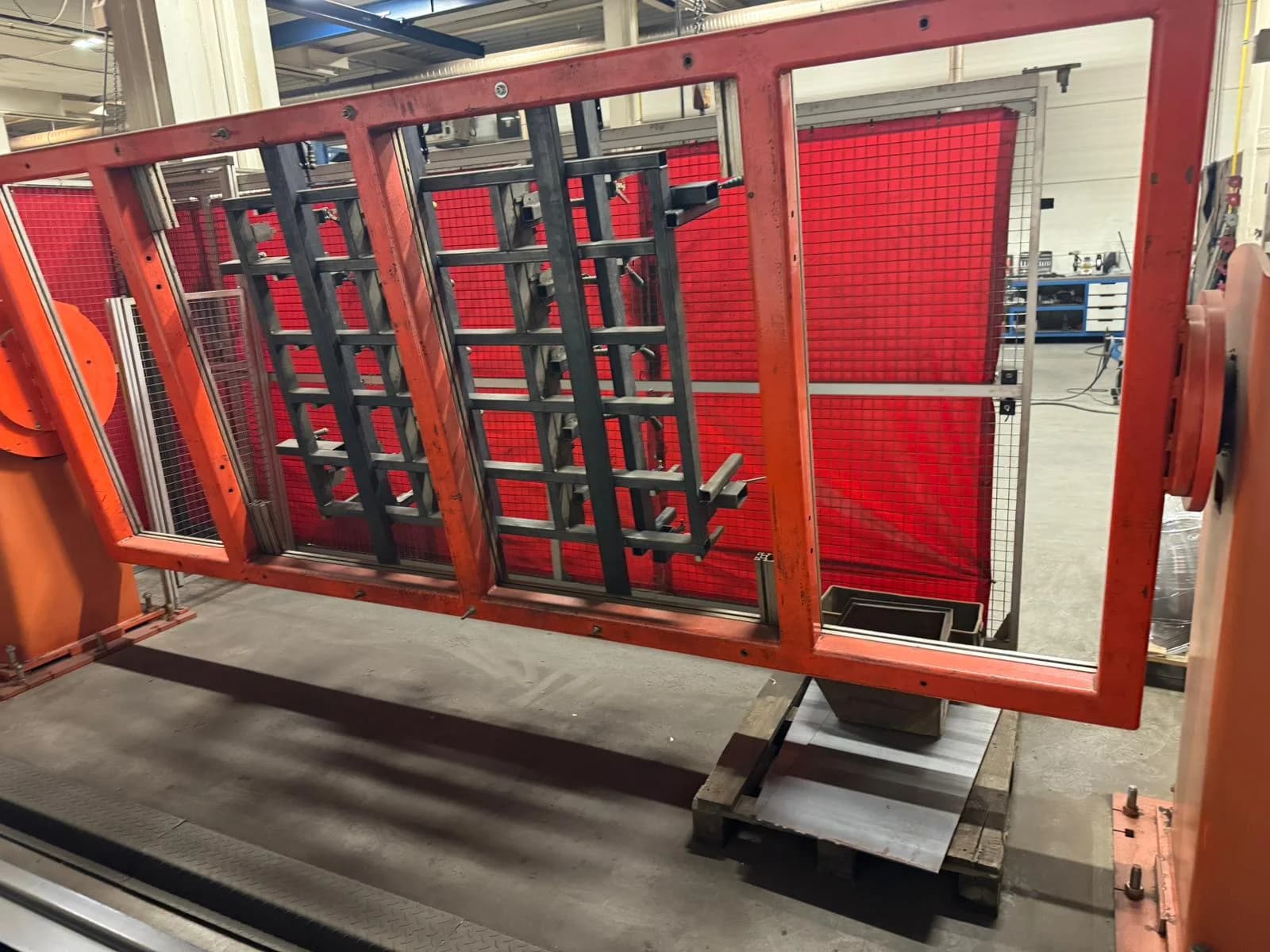

Komplexní robotické svařovací pracoviště KUKA a Fronius na lineárním pojezdu Maximalizujte kapacitu vaší svářovny s touto plně automatizovanou buňkou. Představujeme průmyslové řešení pro ty nejnáročnější aplikace, které spojuje špičkovou kinematiku KUKA s nekompromisním svařovacím obloukem systému Fronius. Kompletní specifikace Základní identifikace pracoviště: Typ zařízení: Plně automatizovaná robotická svařovací buňka s lineárním pojezdem a jednoosým polohovadlem. Hlavní technologie: KUKA (robotika a polohování) / Fronius (svařovací systém). 1. Svařovací robot: Značka a model: KUKA KR 16 L8 arc HW (verze Hollow Wrist – vnitřní vedení kabeláže) Sériové číslo robota: 867004 (Art.-Nr. 10023544) Rok výroby: 10/2016 Nosnost (Traglast): 8 kg Maximální dosah (Reichweite): 2015 mm Hmotnost robota: 240 kg 2. Lineární pojezd a polohovadlo obrobků: Buňka využívá dvě masivní kinematické jednotky typu KP1 (KUKA Positioner 1-axis) – jednu pro pojezd robota a druhou pro rotační rám s obrobky. Typ osy 1 (pojezd/polohovadlo): KUKA KP1-HC2000R1250 (S.N.: 151938, Art.-Nr. 18006413) Typ osy 2 (pojezd/polohovadlo): KUKA KP1-HC2000R1250 (S.N.: 151937, Art.-Nr. 16006417) Parametry os (obě shodné): Rok výroby 10/2016, hmotnost 1174 kg. Vozík pojezdu (přídavný štítek): Typ 250/3, S.N. 145581 (r.v. 10/2016). Upínání: Rotační rám je osazen přípravkem s masivními manuálními rychloupínkami pro zakládání více dílců naráz. 3. Řídicí systém: Model: KUKA KR C4 Sériové číslo: 300473 (Art.-Nr. 11043433) Rok výroby: 39/2016 Parametry: Hmotnost 151 kg, napájení 3x400V (50/60Hz), jištění 25A. 4. Svařovací technologie (Fronius): Svařovací zdroj: Fronius TPS 400i (S.N.: 27372888, Part No. 4,075,174) Výkon: max. 400 A (při 40 % ED), 360 A (60 % ED), 320 A (100 % ED) Softwarová výbava: WP PULSE (pulzní svařování), RI FB Inside/i. Tovární kalibrace (Precision) z 09/2017. Podavač drátu: Fronius WF 25i R PAP (nesený na třetí ose robota). Hořák: ZH 5 arc MW (S.N.: 009976). Čisticí stanice: Fronius Robacta Reamer V Easy (automatické frézování a odstřih drátu).
